ISO autoradio connector







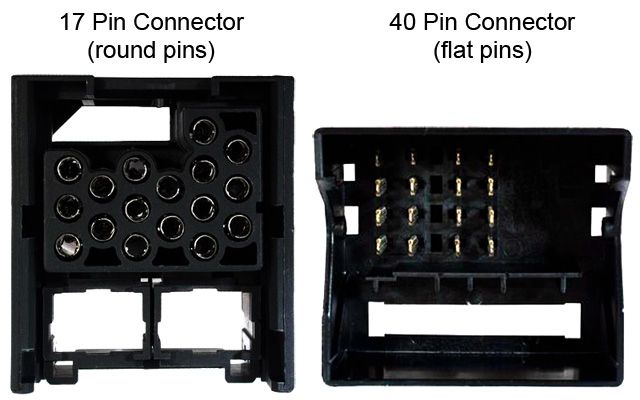

Fakra autoradio connector

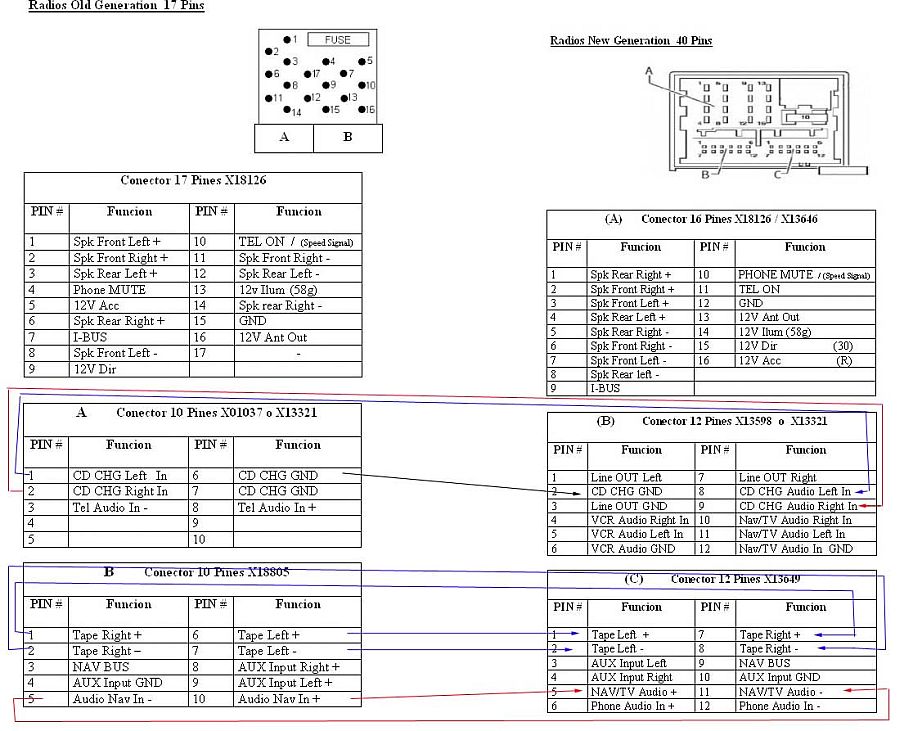

Fakra Deel A
Pin Signaal In / Out Beschrijving

1

+ SPK-BR

O

Signaal Speaker Achter Rechts

2

+ SPK-FR

O

Signal Luidspreker Rechts voor

3

+ SPK-FL

O

Signaal Speaker Linksvoor

4

+ SPK-BL

O

Signaal Speaker Back Links

5

-SPK-BR

O

Ground Speaker Achter Rechts

6

-SPK-FR

O

Grond Luidspreker Rechts voor

7

-SPK-FL

O

Ground Speaker Linksvoor

8

-SPK-RL

O

Ground Speaker Back Links

9

SUPPLY_C-DeV

O

Macht suply van het scherm

10

CAN_H

E / S

Signaal H CAN-bus

11

POS

Ik

Positie van rectractile scherm

12

+ PER COM

Ik

Belangrijkste permanente stroom suply

13

CAN_L

E / S

Signaal L CAN-bus

14

ON_CT depl

O

Open / dicht signaal voor de retractile scherm

15

GND Scherm

O

Grond van het scherm de macht suply

16

GND

Ik

Belangrijkste grond

Fakra deel B
Pin Signaal In / out

1

Video IN 1 +

Ik

2

SOS oproep spk -

O

3

Micro -

Ik

4

Audio IN R

Ik

5

BackLight Reg.

O

6

Video IN 2 +

Ik

7

Video IN 1 -

Ik

8

SOS oproep spk +

O

9

Micro +

Ik

10

Audio In L

Ik

11

Audio In GND

Ik

12

Video IN 2 -

Ik
