カーラジオの配線コネクタ図



 カーラジオステレオオーディオ配線図のカーラジオコネクタワイヤ設置概略図スキーマesquemaデconexiones STECKER konektor connecteur ケーブル シェマ


ISO konektor

ACURA

AIWA

ALFA ROMEO

ALPINE

アルテック

AUDI

アウトバーン

AUDIOLA

AUDIOVOX

AUTOSONIK

AUTOSOUND

AUTOTON

オートビジョン

AVUS

BECKER

BENTLEY

BILTEMA

BLAUPUNKT 1

BLAUPUNKT 2

BLAUPUNKT 3

BLAUPUNKT 4

BMW

BUICK

CAR

CADILLAC

CHEVROLET

CHRYSLER

シトロエン

CLARION

DACIA

大宇

DAIHATSU

ダイムラー

DELCO

DELPHI GRUNDIG

DENON

DISCOVERY

DODGE

EASY

ECLIPSE

ELTRA

FERRARI

FIAT

FISHER

FORD

FORD FIC

富士通テン

GAMAPARTS

GAMASOUND

GENEXXA

GELHARD

GRUNDIG

ヘテ

ハーレーダビッドソン

HEIDELBERG

HINARI

日立

HONDA

HUMMER

HYUNDAI



ICES

INFINITY

INFO

INKEL

INTERCONTI

ISUZU

IVECO

JAGUAR

JEEP

JVC

KENWOOD

KIA

KING AUDIO

KNUTSSON

LANCIA

LAND ROVER

LANZAR

LEXUS

LINCOLN

MACAUDIO

松下

MCINTOSH

MEDION

MAN

MAZDA

MERCEDES

三菱

NATIONAL

NISSAN

オールズモビル

OPEL



PANASONIC

PEUGEOT

PHILCO

PHILIPS

PIONEER

ポンティアック

ポルシェ

POWERTEC

PROTON

PYE

レンジ·ローバー

RENAULT

道路線

ROADSTAR

ROVER

SAAB

マンド

SAMSUNG

三洋電機

SATURN

SCANIA

SCS

SEAT

SENKOR

SHERWOOD

SHIVAKI

SIEMENS



SKODA

SMART

SONTEC

SONY

音響工芸

サウンドシステム

SSAN YONG

STABO

SUBARU

SUPRA

SUZUKI

TACARO

TEC

TECAR

TECHNISAT

TOPPOWER

TOSHIBA

TOYOTA

TransSportで

TROLLHAETTAN

UNIVERSUM

URAL

UTAX

VAUXHALL

VELOCITY

VDO

ビステオン

VW

VOLVO

YAMAHA

YOSAN

YUGO





カーラジオの配線図のカーラジオワイヤーダイアグラムラジオ線図のステレオ配線図GMラジオ配線図。カーステレオの配線図のカーラジオの配線カーラジオの配線色のカーラジオワイヤーカーラジオの接続配線図のカーラジオ線色。オートラジオ配線図カーラジオの配線を配線する方法をカーラジオワイヤーカーラジオの車の配線図を取り付けるハーネス図のカーステレオのラジオの配線図をインストールする方法をカーラジオをインストールする方法をカーラジオラジオハーネスステレオのインストールをインストールする方法をカーラジオのインストールカーステレオカーステレオ配線図ラジオ設置ヘッドユニットカーラジオの線色のカーオーディオ配線の自由ラジオ配線図ラジオ図配線カーラジオカーラジオの配線図無料のカーラジオワイヤーストックラジオ配線図のカーラジオの配線カラーコードカーラジオのスピーカーのカーオーディオ用のダイアグラムカーステレオカーオーディオワイヤーカーラジオの配線カラーコード車の配線図のカーオーディオ用のカーステレオ配線図については、カーステレオのカーラジオのインストール配線図の配線図カーオーディオの配線図のカーラジオワイヤーカラーコードの配線図は、最高のカーオーディオをインストールしてください。

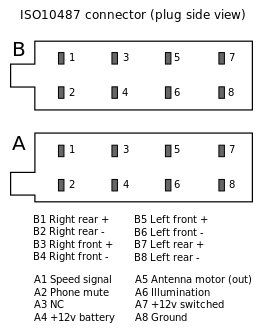

ISOカーラジオコネクタ







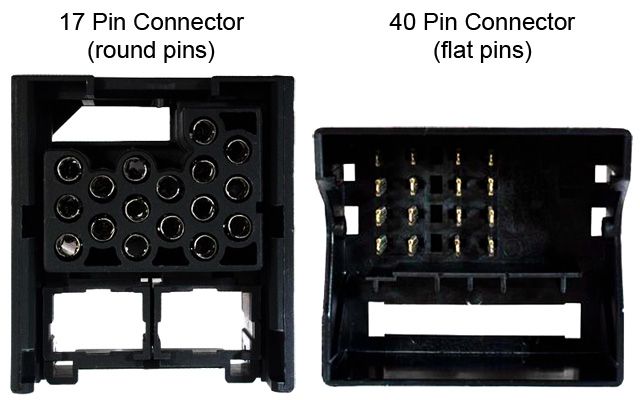

FAKRAカーラジオコネクタ

FAKRAパート
ピン 信号 イン/アウト 説明

1

+ SPK-BR

O

バック右信号スピーカー

2

+ SPK-FR

O

右信号スピーカーフロント

3

+ SPK-FL

O

左信号スピーカーフロント

4

+ SPK-BL

O

バック左信号スピーカー

5

-SPK-BR

O

バック右グラウンドスピーカー

6

-SPK-FR

O

地上スピーカーフロント右

7

-SPK-FL

O

左地面スピーカーフロント

8

-SPK-RL

O

地面スピーカーバック左

9

SUPPLY_C-DEV

O

画面の電源suply

10

CAN_H

E / S

信号H CANバス

11

POS

rectractile画面の位置

12

+ COM PER

主永久電源suply

13

CAN_L

E / S

信号L CANバス

14

ON_CT DEPL

O

退縮画面用のオープン/クローズ信号

15

GND画面

O

suply画面電源のグランド

16

GND

メイングラウンド

FAKRAパートB
ピン 信号 イン/アウト

1

IN 1ビデオ+

2

SOSコールSPK -

O

3

マイクロ -

4

R INオーデ​​ィオ

5

バックライトのレッグ。

O

6

IN 2ビデオ+

7

IN 1ビデオ -

8

SOSコールSPK +

O

9

マイクロ+

10

Lオーディオ

11

GNDオーディオ

12

IN 2ビデオ -
